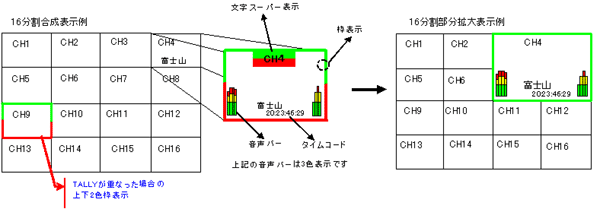

デジタルハイビジョン放送用 『HDマルチビューワ』 HDM400シリーズ　16/9分割表示装置 シリアルデジタル信号入力用 　概要 　 HDM416は最大16系統のハイビジョンシリアル信号またはD1シリアル信号を16分割又は12分割、9分割及び4分割された 画面に縮小して1つの画面に合成表示する分割表示モニター装置です。 エンベデッドオーディオ信号の音声レベルを各入力2、4、8chでバー表示可能及び任意映像1系統中の音声2chをセレクトし、 エンベデッド音声付映像信号として出力可能。 また、各入力のVITC/LTCパケットを検出しタイムコード表示可能、入力画像の表示フォーマット64種のプリセット機能、 音声レベル表示及び文字スーパー表示を画像枠外に表示するモード及びアナログ時計表示が追加されました。 入力数によりHDM409-9分割表示装置とHDM404-4分割表示装置（詳細仕様は別ページ参照）があります。 　機能 　 HDマルチビューワシリーズは機能別に分類 品　名 型　式 仕　様 表　示 16分割 HDM416　　　　(NEWタイプ) 電源2重化タイプ(RoHS対応品) 16、12、9、4、1 分割可能 HDM416L　　　(NEWタイプ) 1電源タイプ(RoHS対応品) 9分割 HDM409　　　　(NEWタイプ) 電源2重化タイプ(RoHS対応品) 9、4、1 分割可能 HDM409L　　　(NEWタイプ) 1電源タイプ(RoHS対応品) 　特徴 　 1．非同期HD及びSD（D1）SDI信号を混在入力可能 　 2．オーバースキャンモニター対応表示可能（定格･仕様参照） 　 3．エンベデッドオーディオの信号レベルを画面上に2、4、8chでバー表示可能（レベル色3色固定） 　 4．各縮小画面にキャラクタ全角漢字、最大16文字（半角32文字）2行を表示可能 　　文字は任意の色、7種類のサイズで表示可能、水平垂直表示位置の調整可能 　 5．任意部分拡大表示可能 　 6．TALLY枠を縮小画面の縁に付加可能　（定格･仕様参照） 　 7．TALLYが重なった場合は上下に2種類のTALLYの色で表示　（キャラクターの背景にタリー色表示可能） 　 8．入力画像の表示フォーマットを64種プリセット可能で設定データの登録や切替が可能 　 9．入力画像の表示位置変更可能 　 10．画像枠の外側及び内側にキャラクタ表示/音声レベル表示可能 　 11．設定用PCで文字や枠等を入力可能（設定ソフト供給）（ETHERNET、RS232C、RS422接続） 　 12．ファンおよび各種アラームを通知可能 　 13．HDシリアル信号2系統及びDVIの出力可能　（変換アダプタによるHDMI接続可能） 　 14．任意映像1系統中の音声2chをセレクトし、エンベデッドオーディオ付映像信号として出力 　 15．各入力のVITC/LTCパケットを検出しタイムコードを各chに表示可能 　 16．LTC入力によるアナログ時計を表示可能 　 17．筺体は1Uのコンパクトな標準ラックタイプ 　 18．信頼性が高い電源2重化　（Lタイプは除く） 　合成画面表示概要 　 　定格・仕様 定格・仕様 HDマルチビューワシリーズ 項　　目 仕　　様 HDM409 HDM416 入　力 HD、SD シリアル入力 規 格 ハイビジョンシリアル SMPTE 292M規格、 SMPTE 296M規格、 SMPTE RP211規格 およびD1シリアル SMPTE 259M規格準拠 ○ ○ インピーダンス 75オーム不平衡　　BNC フィールド周波数 60Hz　又は　59.94Hz 有効ライン数 HD時1080本 SD時480本 空間フィルタ 水平：補間フィルター内蔵 線形フィルター 線形フィルター 垂直：補間フィルター内蔵 タイムコード入力 SMPTE 12M-2規格（VITC/LTC） （SMPTE RP188規格、 SMPTE RP196規格） ○ ○ LTC入力 規 格 SMPTE 12M-1規格 BNC（シングルエンデット） ○ ○ 入力同期信号 規 格 ブラックバースト入力 ○ ○ インピーダンス 75オーム BNCスルー外部終端方式　 フィールド周波数 59.94Hz 出　力 HDシリアル出力 規 格 ハイビジョンシリアル BTA S-004C、 　S-005C、S-006C規格準拠 ○ ○ インピーダンス 75オーム不平衡　　BNC 出力系統数 2系統出力 フィールド周波数 59.94Hz 有効ライン数 最大1080本（約87、90、93、95、98、100％オーバースキャン表示対応） DVI出力　 変換アダプタによるHDMI接続可能 フィールド周波数 59.94Hz DVI変換 アダプタによるHDMI接続可能 DVI変換 アダプタによるHDMI接続可能 有効ドット×ライン数 1920ドット×1080本　（インターレス） 表　示 画像分割表示数 最大分割表示数 9 16 分割画面の合成表示 可能分割表示数 9,4,1 16,12,9,4,1 入力画像表示フォーマットの プリセット機能 入力画像表示フォーマット 64種プリセット可能 ○ ○ ファイル登録機能 アプリケーションでの設定を PCに登録可能 ○ ○ 分割画面の合成表示内の 部分拡大表示 任意指定Chの拡大 （16分割表示時は3段階） （9分割表示時は2段階） ○ ○ キャラクタスーパー表示 英数字・記号・半角32（全角16）文字 ○ ○ 漢字全角16（半角32）文字×2列 8種類任意色表示 表示キャラクタスムージング サイズ7種類 ○ ○ 音声バー表示 2、4、8chの表示選択可能 （赤、黄、緑、青4色固定） ○ ○ タリー表示 RGB各8ビットにより合成された色を 2種類表示、枠の太さ（8段階）、 タリーが重なった場合は枠を上下に2色で表示可能、又キャラクターの背景にタリー色を付加可能 ○ ○ オーバースキャンモニター対応 全分割画面を約87％また90、93 95、98、100％の6段階で出力 ○ ○ 制　御 シリアル制御 RS232C又はRS422にて ホストPCよりコントロール ○ ○ ETHERNET （100BASE-TX/10BASE-T）より コントロール ○ ○ 接点制御 パラレル接点入力、アラーム出力 ○ ○ 電　源 AC電源入力 AC100V ○ ○ 消費電力 最大200VA 2A以下 2A以下 リダンダント電源（電源の2重化用） Lタイプは除く ○ ○ その他 主な特徴 HD及びSD（D1）SDI信号を 混在入力可能 ○ ○ HD及びSD（D1）SDI 非同期信号入力可能 ○ ○ 鉛フリー（RoHS）対応 ○ ○ 筺体 標準ラックタイプ 1U 1U 　操作概略 　 HDマルチビューワの操作は、Windowsを搭載したホストPCに、弊社設定アプリケーションをインストールして行います。 文字の登録や画面サイズの変更を、GUIを使用して設定することができます。 　 　外観図 　 ・背面等の取り付け部品及び名称は仕様上、お断り無く変更する場合がありますのでご了承願います。 　詳細は外観図及び寸法図の資料をご請求下さい。 　各型式の参考寸法（両サイドの取付金具を除く） 　 型　式 幅 高さ 奥行 HDM416 432mm 44mm　(1U) 380mm HDM409 432mm 44mm　(1U) 380mm 　 　HDM404タイプはHDM404分割表示装置の専用ページを参照下さい。 　 ・下記の参考外観図は型式HDM416 正面 背面 　重量 　 　　約 6 Kg 　カタログ 　 　 　HDM400シリーズカタログ　(PDF : 457KB) HOME | 会社概要 | 製品情報 | 製品詳細 | 分割表示 | 資料請求
