製品詳細

自社マルチビューワ製品の応用による

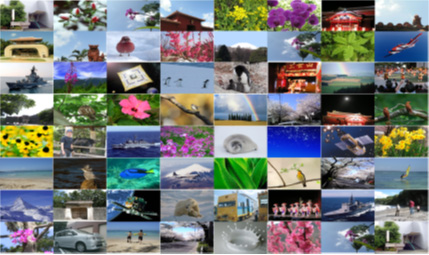

ハイビジョン出力64分割表示システム



 概要
  この64分割表示システムはHDM416最大16系統のHD-SDI入力の分割装置とMV416最大16系統のNTSC、 PALアナログ信号入力の分割装置 計4台とHDM404分割表示装置1台を組合わせて最大64分割画面を 表示するシステムです。
入力画像の表示フォーマット64種のプリセット機能、文字スーパー表示を画像枠外に表示するモード 及びアナログ時計表示が可能です。

 システム応用例


 特徴
  1.HDM416、MV416計4台の入力ユニットとHDM404 1台の出力ユニット組合せにて、ハイビジョン64分割表示可能
  2.HDM409、MV409計4台の入力ユニットとHDM404 1台の出力ユニット組合せにて、ハイビジョン36分割表示可能
  3.HDM409、計4台のHD-SDI入力ユニットとHDM404 1台の出力ユニット組合せにて、ハイビジョン36分割表示可能
  4.MV416、計4台のNTSC入力ユニットとHDM404、1台の出力ユニット組合せにて、ハイビジョン64分割表示可能
  5.HDM416、HDM409計4台のHD-SDI入力ユニット及びMV416、MV409計4台のNTSC入力組合せ可能
  6.入力画像の表示フォーマットを64種プリセット可能で設定データの登録や切替が可能
  7.画像枠の外側及び内側にキャラクタ表示可能
  8.設定用PCで文字や枠等を入力可能(設定ソフト供給)(ETHERNET、RS232C、RS422接続)
  9.ファンおよび各種アラームを通知可能
  10.HDシリアル信号2系統及びDVI出力可能 (変換アダプタによるHDMI接続可能)
  11.LTC入力によるアナログ時計を表示可能
  12.各ユニット信頼性が高い電源2重化 (Lタイプは除く)
  13.各ユニット筐体は1Uのコンパクトな標準ラックタイプ

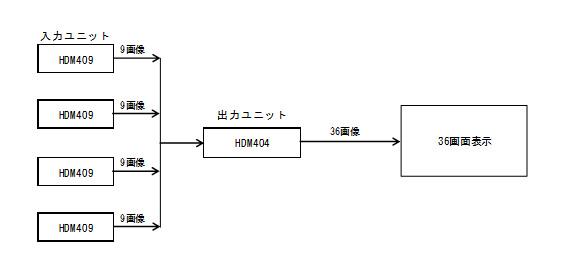

 36分割表示システム例 (HD-SDI入力システム)

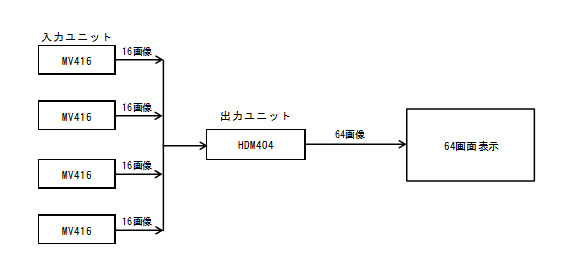

 64分割表示システム例 (NTSC入力システム)

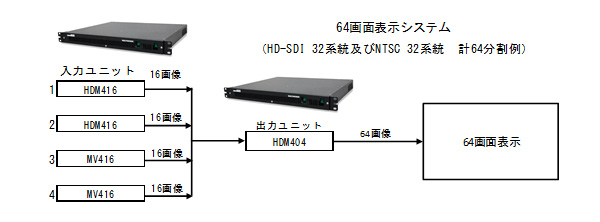

 その他分割表示システム例
  HD-SDI入力分割表示装置 HDM416、HDM409及びNTSC入力分割表示装置 MV416、MV409を色々な組み合わせで 表示システムを構成することが可能

*各ユニットの組合せについてはご相談ください

 カタログ
    64分割システムカタログ (PDF : 512KB)
